A medida que los servidores de IA se vuelven más potentes, la densidad de los racks de los centros de datos continúa aumentando. La refrigeración por aire tradicional se complementa o reemplaza cada vez más con refrigeración líquida directa al chip, en la que el refrigerante se suministra a través de una red de tuberías, tubos, mangueras, colectores, conectores rápidos y placas frías.

A medida que estos sistemas se vuelven más compactos, un desafío de ingeniería está recibiendo cada vez más atención: cómo encaminar las líneas de enfriamiento a través de espacios cada vez más restringidos sin comprometer el flujo, la confiabilidad o la capacidad de servicio.

Para los fabricantes de tubos y tuberías, esto crea un nuevo requisito. Las tuberías de refrigeración líquida ya no se limitan simplemente a transportar refrigerante del punto A al punto B. La geometría, el radio de curvatura, el material, el espesor de la pared, el diseño de la conexión y la precisión de fabricación pueden influir en el rendimiento y la confiabilidad del sistema de refrigeración.

En PINO Metal, nuestra experiencia se basa en el doblado de tubos metálicos y la fabricación de tubos metálicos personalizados para aplicaciones automotrices, industriales y otras aplicaciones exigentes. Consideramos que la refrigeración líquida de los centros de datos es otra aplicación en la que el doblado de tubos de precisión y los conjuntos de tuberías diseñados pueden aportar valor junto con las soluciones de mangueras y tubos flexibles.

Por qué es importante el enrutamiento de tubos en los sistemas de refrigeración líquida

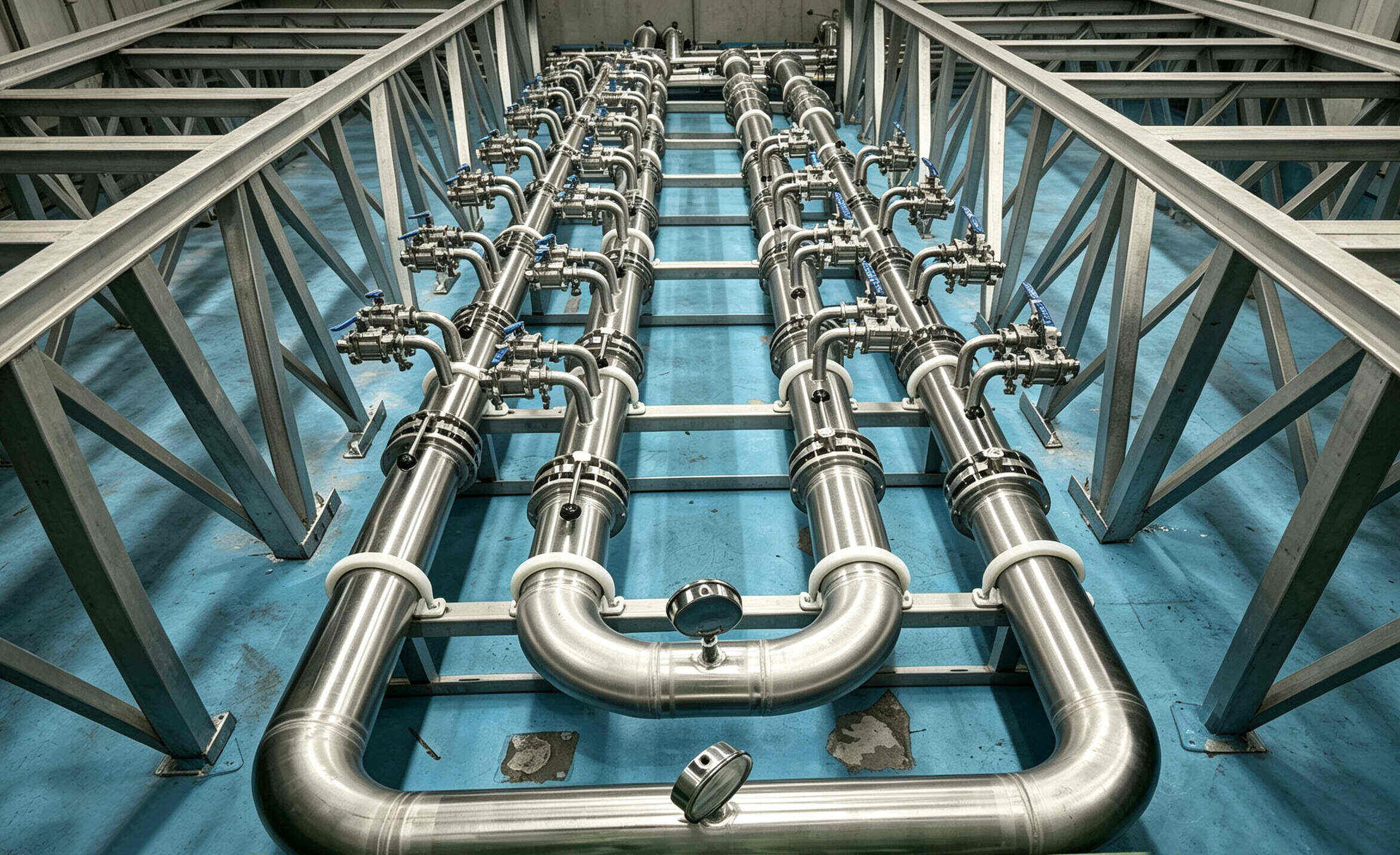

Un sistema de refrigeración líquida típico puede incluir una unidad de distribución de refrigeración (CDU), colectores de suministro y retorno, líneas de refrigeración, placas frías y múltiples conexiones. En un bastidor de alta densidad, estos componentes deben caber en un espacio de instalación limitado. Por lo tanto, las tuberías de refrigeración deben seguir recorridos definidos alrededor de:

• Componentes del servidor
• Estructuras de rack
• Colectores
• Platos frios
• Componentes eléctricos y mecánicos.
• Accesorios de desconexión rápida
• Áreas de acceso de mantenimiento

Un enrutamiento deficiente puede crear curvaturas innecesarias, pérdida excesiva de presión, tensión mecánica o interferencia con otros componentes.

Por esta razón, el diseño de la tubería de refrigeración líquida debe considerar tanto el rendimiento hidráulico como el recorrido físico desde el principio. La orientación técnica de Parker para la refrigeración de centros de datos identifica específicamente el radio de curvatura mínimo como un parámetro de diseño importante. Señala que se debe identificar la curva más cerrada en el recorrido real para reducir el riesgo de torceduras, mientras que la flexibilidad del material, el espesor de la pared y el refuerzo pueden afectar el radio de curvatura.

El radio de curvatura es más que un parámetro de fabricación

En el doblado de tubos, el radio de curvatura describe la curvatura producida cuando a un tubo recto se le da una forma específica. Sin embargo, para aplicaciones de refrigeración líquida, el radio de curvatura tiene un significado de ingeniería más amplio.

Una curva demasiado cerrada puede potencialmente:

• Reducir el área de flujo interno.
• Aumentar la caída de presión
• Crear deformación local
• Concentrar el estrés mecánico.
• Interfiere con accesorios o conexiones.
• Aumenta el riesgo de torceduras en tubos flexibles.
• Dificulta la instalación y el mantenimiento

Esto es particularmente importante en entornos de servidores de IA compactos.

Las mangueras flexibles de refrigeración líquida pueden proporcionar una excelente flexibilidad de enrutamiento. Algunas mangueras de refrigeración para centros de datos comerciales están diseñadas específicamente para espacios reducidos. Por ejemplo, Gates enumera un radio de curvatura mínimo de 15 mm para una de sus configuraciones de manguera de enfriamiento Data Master de pequeño diámetro.

Sin embargo, el radio de curvatura mínimo no es un número universal. Varía según el diámetro del tubo o manguera, el espesor de la pared, el material, la estructura de refuerzo, la temperatura, la presión y la construcción.

¿Un radio de curvatura más pequeño siempre significa una mejor tubería de refrigeración líquida? No. Un radio de curvatura más pequeño no es automáticamente mejor. El radio de curvatura permitido depende del diámetro del tubo, el espesor de la pared, el material, el método de curvatura y el área de flujo interno requerida.

Para los tubos metálicos rígidos, el enfoque de ingeniería es diferente: en lugar de forzar el tubo a adaptarse durante la instalación, los fabricantes pueden formar la geometría requerida durante la producción.

Aquí es donde el doblado de tubos metálicos de precisión adquiere valor.

Los tubos doblados de metal y las mangueras flexibles tienen diferentes propósitos

Es importante distinguir entre tubos de refrigeración metálicos rígidos y mangueras flexibles de refrigeración líquida. Las mangueras flexibles son muy adecuadas para aplicaciones que requieren movimientos frecuentes, enrutamiento compacto, aislamiento de vibraciones o instalación sencilla. Su capacidad para adaptarse a recorridos complejos los hace útiles dentro de bastidores y alrededor de componentes reparables.

Los tubos metálicos, por otra parte, pueden proporcionar:

• Geometría dimensional consistente
• Alta estabilidad estructural
• Enrutamiento controlado
• Fuerte resistencia a la deformación externa.
• Conservación de la forma a largo plazo
• Compatibilidad con entornos exigentes de temperatura y presión
• Instalación limpia y repetible

Por lo tanto, el futuro de la refrigeración líquida no debe verse necesariamente como una elección entre tubos metálicos y mangueras flexibles. Un sistema de refrigeración bien diseñado puede utilizar ambos. Los tubos flexibles pueden manejar secciones donde se requiere movimiento y enrutamiento ajustado, mientras que los tubos metálicos doblados con precisión se pueden usar donde la geometría estable, el soporte estructural, la repetibilidad y el enrutamiento controlado son más importantes.

Este enfoque híbrido es particularmente relevante para conjuntos complejos de refrigeración líquida.

¿Cuándo deberían los ingenieros elegir un tubo metálico rígido y doblado en lugar de una manguera flexible?

Doblado de tubos de precisión para un diseño de sistema de enfriamiento compacto

Una ventaja importante del doblado de tubos CNC es la capacidad de transformar un tubo recto en una geometría tridimensional repetible. En lugar de conectar varios tubos rectos con múltiples codos, un tubo doblado personalizado puede potencialmente integrar múltiples codos en un solo componente.

Esto puede ayudar a reducir:

• El número de articulaciones
• Posibles puntos de fuga
• Operaciones de montaje
• Espacio de instalación
• Accesorios adicionales
• Problemas de alineación

Por ejemplo, una línea de enfriamiento puede requerir varios cambios de dirección para conectar un colector a una placa fría. En lugar de utilizar múltiples secciones rectas y accesorios, se puede diseñar un tubo curvado personalizado alrededor del entorno de instalación real. Este concepto ya es común en otras industrias exigentes como la automoción, equipos industriales, vehículos pesados ​​y maquinaria. Se pueden aplicar los mismos principios de fabricación al desarrollar conjuntos de tubos y tuberías de refrigeración líquida personalizados.

La geometría del tubo puede influir en el flujo de refrigerante

El enrutamiento mecánico y la dinámica de fluidos no se pueden considerar por separado. El diámetro interno de un tubo de enfriamiento afecta directamente el flujo volumétrico y la caída de presión. La guía técnica de Parker señala que el ID es importante a la hora de predecir el rendimiento de la refrigeración, mientras que el OD se vuelve crítico cuando el espacio es limitado dentro de un servidor blade o rack. Esto significa que un diseñador de tubos debe considerar más que el tamaño nominal del tubo.

Los parámetros clave pueden incluir:DI del tubo + DE + espesor de pared + radio de curvatura + ángulo de curvatura + longitud del tubo + material + geometría de conexión

Un codo mal diseñado puede crear una resistencia innecesaria al flujo, mientras que una longitud excesiva del tubo puede aumentar las pérdidas de presión y consumir un valioso espacio de instalación. Por esta razón, el doblado de tuberías de refrigeración líquida debe tratarse como parte del diseño general del sistema de refrigeración y no como un proceso de fabricación aislado.

Por qué es importante el doblado de tubos CNC

Para geometrías complejas de tuberías de refrigeración, el doblado de tubos CNC proporciona varias ventajas sobre el conformado manual.

Un proceso de doblado de tubos CNC puede controlar:

• Ángulo de curvatura
• Radio de curvatura
• Secuencia de curvatura
• Rotación del tubo
• Longitudes rectas entre curvas.
• Repetibilidad dimensional

Para proyectos OEM y personalizados, esta repetibilidad es particularmente importante. Una vez que se ha diseñado un tubo de refrigeración en torno a un diseño específico de bastidor o colector, la coherencia dimensional se vuelve esencial para el montaje. Incluso pequeñas desviaciones pueden dificultar la instalación de varios tubos cuando el espacio disponible es limitado.

En PINO Metal, nuestras capacidades de procesamiento de tubos incluyen doblado de tubos CNC, corte de tubos, corte de tubos por láser, conformado, soldadura, pulido y tratamiento de superficies, lo que permite desarrollar diferentes componentes de tubos metálicos de acuerdo con los requisitos de la aplicación final.

PINO Metal trabaja con diámetros de tubo de 0,5 a 10 pulgadas, diferentes espesores de pared, acero inoxidable, aluminio y acero al carbono, y puede producir geometrías de tubos de múltiples curvaturas según los planos del cliente.

Materiales metálicos para tubos doblados personalizados

El material apropiado depende del refrigerante, la temperatura, la presión, el entorno de corrosión, la resistencia requerida, el peso y los requisitos de fabricación.

Las opciones metálicas comunes para aplicaciones de tubos y tuberías incluyen:

Tubería de acero inoxidable:
Los tubos de acero inoxidable se utilizan ampliamente cuando la resistencia a la corrosión, la durabilidad y la estabilidad dimensional son importantes.
Los grados comunes incluyen: acero inoxidable 304, acero inoxidable 316, acero inoxidable 409, etc.

Para aplicaciones de refrigeración líquida, la selección del material siempre debe evaluarse en función de la química del refrigerante y las condiciones de funcionamiento reales.

Tubería de aluminio:
El aluminio ofrece baja densidad y buena conductividad térmica, lo que lo hace atractivo cuando las consideraciones de peso y transferencia de calor son importantes.
También se puede formar en geometrías de tubos complejas cuando se seleccionan la aleación y el proceso de doblado apropiados.

Tubería de acero al carbono y dulce:
Los tubos de acero al carbono y acero dulce pueden proporcionar resistencia y ventajas de costo para aplicaciones de manejo de fluidos y refrigeración industrial donde la protección contra la corrosión y los requisitos del sistema permiten su uso.

Por lo tanto, no existe un único material "mejor" para cada tubo de refrigeración. El material correcto depende de la aplicación completa.

Del enrutamiento flexible a tuberías metálicas de precisión

El desarrollo de centros de datos de IA está impulsando la innovación en toda la cadena de suministro de refrigeración.

Los fabricantes de mangueras flexibles están desarrollando productos con diámetros exteriores más pequeños, mayor flexibilidad y radios de curvatura mínimos más ajustados. Gates, por ejemplo, ha introducido productos de mangueras de refrigeración para centros de datos diseñados para enrutamientos restringidos, incluidas soluciones de gran diámetro que apuntan a radios de curvatura más estrechos y al mismo tiempo reducen el riesgo de torceduras y restricción de flujo.

Al mismo tiempo, los ingenieros de refrigeración líquida continúan evaluando cómo el tamaño de la tubería, el recorrido, el radio de curvatura, la geometría de la conexión y la selección de materiales afectan el rendimiento del sistema.

Esto crea oportunidades tanto para los fabricantes de tubos flexibles como para los fabricantes de tubos metálicos de precisión.

Para los proveedores de tubos metálicos, la oportunidad no es reemplazar todas las mangueras flexibles.

En cambio, se trata de proporcionar componentes de tubos metálicos diseñados a medida donde la rigidez, la precisión dimensional, la geometría repetible, la durabilidad y el enrutamiento controlado ofrezcan una ventaja a nivel de sistema.

¿Qué deben considerar los ingenieros al seleccionar un proveedor de tubos de refrigeración líquida?

Al adquirir tuberías de refrigeración personalizadas o tubos doblados, los ingenieros deben considerar algo más que el precio y el material.

Las preguntas importantes incluyen:

1. ¿Qué materiales y tamaños de tubos puede procesar el proveedor?
2. ¿Qué ángulos y radios de curvatura se pueden conseguir?
3. ¿Con qué precisión puede el proveedor controlar la geometría del tubo?
4. ¿Puede el proveedor producir conjuntos de tubos 3D de múltiples curvaturas?
5. ¿Puede el proveedor proporcionar corte, conformado, soldadura y acabado?
6. ¿Se pueden desarrollar prototipos antes de la producción en masa?
7. ¿Puede el proveedor mantener consistencia dimensional en todos los lotes de producción?
8. ¿Se puede optimizar la geometría del tubo para el espacio de instalación disponible?
9. ¿Se pueden adaptar el tratamiento de materiales y superficies al entorno de aplicación?

Estas preguntas son relevantes no sólo para la refrigeración líquida de centros de datos, sino también para los sistemas de escape de automóviles, maquinaria industrial, equipos de construcción, sistemas marinos y otras aplicaciones de manejo de fluidos.

PINO Metal: doblado de tubos metálicos personalizados más allá del enfriamiento del centro de datos

PINO Metal es un proveedor de componentes de tubos y tuberías de metal que presta servicios a múltiples industrias en lugar de una empresa centrada exclusivamente en la refrigeración de centros de datos. Nuestra experiencia principal incluye doblado de mandril, doblado de tubos CNC, doblado de tubos metálicos, corte de tubos, corte de tubos por láser, soldadura, pulido y tratamiento de superficies.

Fabricamos componentes de tubos metálicos personalizados para aplicaciones que incluyen:

• Aplicaciones de refrigeración de centros de datos
• Sistemas de escape para automóviles
• Tubos y chimeneas de escape para camiones
• Equipos industriales
• Maquinaria
• Componentes estructurales y fabricados.
• Sistemas de manejo de fluidos

Nuestra experiencia con geometrías de tubos complejas nos permite abordar proyectos de refrigeración líquida desde una perspectiva de fabricación más amplia.

Para aplicaciones donde las mangueras flexibles son la mejor solución, la flexibilidad y el radio de curvatura mínimo pueden ser las principales consideraciones. Cuando se requiere una geometría rígida y repetible, los tubos metálicos doblados con precisión pueden proporcionar una solución complementaria.

La clave es seleccionar la construcción de tubo adecuada para los requisitos reales del sistema.

El futuro del diseño de tuberías de refrigeración líquida

A medida que la infraestructura de IA siga aumentando la densidad de potencia de los racks, los sistemas de refrigeración líquida deberán volverse más compactos, fiables, útiles y fáciles de fabricar. Esto aumentará la demanda de componentes de ingeniería en lugar de simples tubos básicos.

El futuro conjunto frigorífico podrá combinar:
Mangueras flexibles + tubos metálicos doblados con precisión + colectores + conectores rápidos + placas frías + accesorios personalizados

El desafío de ingeniería común es el mismo: mover el refrigerante de manera eficiente a través de un espacio limitado manteniendo la confiabilidad y la capacidad de servicio. Para los fabricantes de tubos, esto significa que el doblado de precisión se está convirtiendo en algo más que una capacidad de fabricación. Puede convertirse en parte de la solución de ingeniería.

En PINO Metal, continuamos aplicando nuestra experiencia en fabricación y doblado de tubos metálicos en diferentes industrias, ayudando a los clientes a desarrollar componentes de tubos personalizados de acuerdo con sus dimensiones, materiales, geometría y necesidades de producción requeridas. Ya sea que la aplicación sea un tubo de escape de camión, un conjunto de tubos industriales o un tubo de enfriamiento personalizado para infraestructura informática de alta densidad, el principio sigue siendo el mismo: la geometría correcta del tubo comienza con la comprensión de la aplicación.
